вариант 1




1. ВНИМАНИЕ!

При покупке акустической системы требуйте проверки ее работоспособности и звучания.

Убедитесь в том, что в гарантийном и отрывных талонах поставлены штамп магазина, разборчивая подпись или штамп продавца и дата продажи.

Помните, что при утере гарантийного талона Вы лишаетесь права на гарантийный ремонт.

Проверьте сохранность пломб на акустической системе и ее комплектность.

Прежде чем подключить акустическую систему, внимательно ознакомьтесь с настоящим руководством.

После хранения акустической системы в холодном помещении или после перевозки в зимних условиях перед включением рекомендуется ее выдержать в комнатной температуре в течение 12ч.

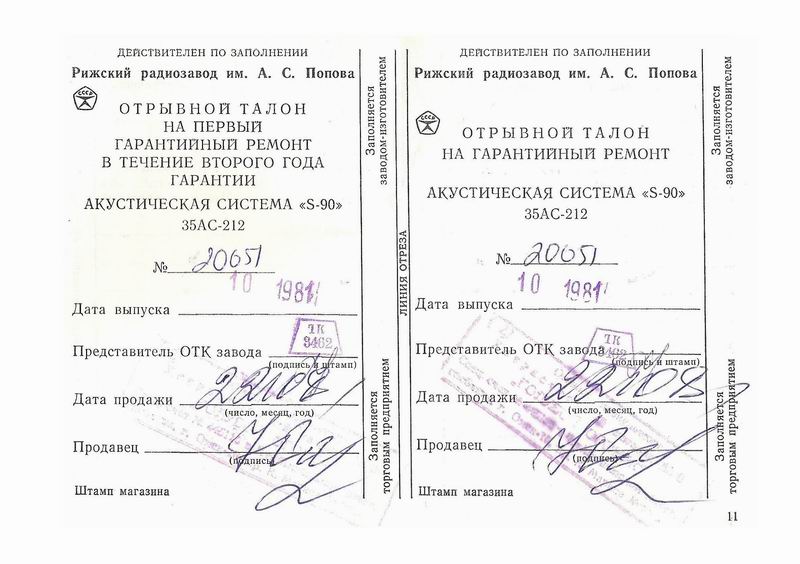

Проверьте наличие отрывных талонов в РЭ при покупке акустической системы.

Отрывные талоны па гарантийные ремонты вырезаются работниками обслуживающей организации только после того, как ремонт фактически выполнен. При этом за каждый гарантийный ремонт вырезается только один талон.



2. КОМПЛЕКТНОСТЬ



  1. Акустическая система – 1 шт.
  2. Шнур подключения акустической системы – 1 шт.
  3. Ножки – 4 шт.
  4. Руководство по эксплуатации с гарантийным и отрывными талонами на акустическую систему – 1 экз.
  5. Коробка упаковочная – 1 компл.



3. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ



Запрещается:
а) включать в радиотрансляционную и электрическую сеть;
б) располагать на расстоянии менее 1 м от нагревательных приборов.



4. КРАТКОЕ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Акустическая система «S-90» предназначена для высококачественного воспроизведения звуковых программ в сочетании с различными видами бытовой радиоаппаратуры.

В акустической системе имеются два ступенчатых регулятора уровня воспроизведения раздельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц соответственно. Оба регулятора имеют по три фиксированных положения: «0», «– 3 дБ» и « – 6 дБ». В положении «0» сигнал с разделительного фильтра подается на соответствующую головку непосредственно. В положениях « – 3 дБ» и « – 6 дБ» сигнал ослаблен относительно положениями» на 1,4 и 2 раза соответственно.

При соответствующем спектральном составе программы переключением регулятора изменяют тембральную окраску звучания. Положение регулятора выбирается слушателем по его желанию.

Внешний вид акустической системы и расположение регуляторов тембра показано на рис. 1, а принципиальная электрическая схема на рис. 2.

Шнур подключения акустической системы к усилителю, винты его крепления и ножки акустической системы с шурупами крепления помещены в упаковочной коробке. Маркированный красной краской провод шнура подключения присоединяется к зажиму +. К акустической системе шнур подключить так: вставить очищенные концы шнура в отверстие клемм на задней стенке и зажать винты. Ножки при необходимости крепить шурупами ко дну в отмеченных местах.





Основные технические характеристики

Паспортная мощность, Вт                                90

Номинальная мощность, Вт                              35

Номинальное электрическое сопротивление, Ом   4

Рабочий диапазон частот, Гц               31,5—20000

Номинальное звуковое давление, Па                 1,2

Габариты, мм                                   710x360x285

Масса без упаковки, кг, не более                       30

с упаковкой, кг, не более                                  35





5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



Акустическая система «S-90» соответствует утвержденному образцу.

Изготовитель гарантирует соответствие изделия требованиям стандарта ГОСТ 23202–78 при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.

Гарантийный срок эксплуатации акустической системе «S-90» 24 месяца со дня продажи через розничную торговую сеть.

В течение гарантийного срока эксплуатации владелец имеет право в случае нарушения работоспособности изделия на бесплатный ремонт по предъявлению гарантийного талона. При этом за соответствующий вид обслуживания вырезается один отрывной талон.

Ремонт изделия производится ремонтным предприятием, обслуживающим район, в котором проживает владелец.

Информацию о ремонтных предприятиях, производящих гарантийный ремонт, можно получить в ближайшем магазине радиотоваров.

Без предъявления гарантийного и отрывных талонов или при нарушении сохранности пломб на изделии претензии к качеству работы не принимаются и гарантийный ремонт не производится.

В течение гарантийного срока эксплуатации, установленного на изделие, ремонт производится за счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руководством по эксплуатации или не выполняет рекомендаций ремонтного предприятия по установке стабилизатора, автотрансформатора и других рекомендаций, направленных на обеспечение нормальной работы изделия.

Обмен неисправных изделий осуществляется через торговую сеть по предъявлении справки ремонтного предприятия и гарантийного талонов в соответствии с действующими республиканскими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.



Рис. 1. Внешний вил акустической системы «S-90»

1 — переключатель уровня воспроизведения высших частот.

2 — переключатель уровня воспроизведения средних частот.

Рис 2. Принципиальная электрическая схема акустической системы «S-90» 35AC-212
