10АС-232 (50АС-201) Кливер

10АС-232 - Производитель: Новополоцкий завод "Измеритель" и Краснолучский завод «Красный луч».
Выпуск с 1989 года.

50АС-201 - название по новому ГОСТу. Производитель: Краснолучский завод «Красный луч»

Цена: 60руб.

Технические характеристики:

Диапазон частот: 63 – 25000 Гц
Номинальная мощность: 10 Вт
Максимальная мощность: 25 Вт
Номинальное электрическое сопротивление: 4 Ом
Звуковое давление в диапазоне 100 — 8000 Гц при номинальной мощности: 0,85 Па
Суммарный коэффициент гармоник в диапазоне:
250 – 1000 Гц: 3 %
1000 — 2000 Гц:2,5 %
2000 — 6300 Гц: 2 %
Используемые динамики:
НЧ/СЧ: 25 ГДН-1Л-4
ВЧ: 6 ГДВ-4-8
Габариты: 330х208х190 мм
Вес: 5,4 кг

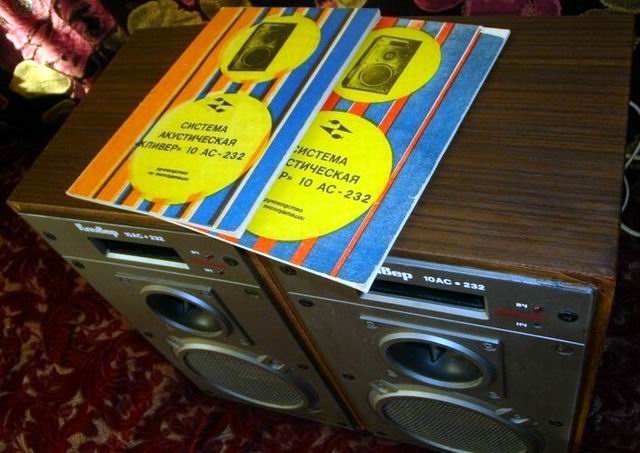

 10АС-232 50АС-201 с двумя вариантами дизайна лицевой панели
 Корпус АС выполнен в виде прямоугольного неразборного ящика, фанерованного шпоном ценных пород дерева. Лицевая панель закрыта декоративной пластмассовой накладкой, служащей одновременно декоративным обрамлением для головок НЧ и ВЧ громкоговорителя.

Головки установлены на лицевой панели АС вдоль центральной вертикальной оси симметрии. Все головки закрыты защитными сетками. В верхней части лицевой панели крепится декоративный шильдик с названием АС. Под шильдиком имеется отверстие – выход фазоинвертора, справа которого находятся индикаторы перегрузки АС по НЧ и ВЧ динамикам. Клеммы для подключения находятся на задней стенке.

Внутренний объем АС – 8,5 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем.

Внутри корпуса электрические фильтры, обеспечивающие электрические разделение полос АС. Весь диапазон звуковых частот, воспроизводимых акустической системой разделяется двумя фильтрами, фильтром низких частот 2 порядка и фильтром высоких частот 3 порядка. Частота раздела обоих фильтров лежит в пределах 4000 Гц. Раздельные фильтры дают линейность амплитудных и фазочастотных характеристик а также симметричность диаграмм направленности излучения,  в полосах раздела. В фильтре использованы катушки на воздушных сердечниках, конденсаторы МБГО и резисторы С5.

различные варианты клемм для подключения к усилителю
