Вега 25АС-109-1", "Вега 25АС-109-2" 4-х и 8-ми –омные модели 1985г.

С 1988г. выпускались под названием "Вега 50АС-103" и "Вега 50АС-104"
Изготовитель: ПО "Вега" г. Бердск

Первоначально в продажу поступила установочная партия 8-Омных колонок под названием 25АС-135, выпущенная до утверждения торговой марки, впоследствии им было дано название 25АС-109-2.

Трёхполосные Акустические системы предназначены для высококачественного воспроизведения музыкальных и речевых программ, совместно с высококачественными звукоусилительными устройствами соответствующей мощности.

Технические характеристики:

Диапазон воспроизводимых частот в условиях свободного поля, Гц

40...25000 Гц

Неравномерность АЧХ звукового давления, дБ, на нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления

– 8

Неравномерность АЧХ звукового давления, дБ, в диапазоне частот 100…8000 Гц относительно уровня среднего звукового давления

±4

Уровень характеристической чувствительности (характеристическая чувствительность), дБ (Па/√Вт)

84 (0,31)

Характеристика направленности АС, дБ, определяемая по отклонению АЧХ звукового давления, измеренных под углами 25±5° в горизонтальной плоскости и 7±3+3°-2° в вертикальной плоскости, oт АЧХ, измеренной по акустической оси АС (0°):
в вертикальной плоскости
в горизонтальной плоскости

±6
±5

Гармонические искажения АС, %, определяемые суммарным характеристическим коэффициентом гармоник, при уровне среднего звукового давления 90 дБ, на частотах. Гц, не более:
250...1000
1000...2000
2000…6300

2
1,5
1,0

Номинальное электрическое сопротивление

4 / 8

Минимальное значение полного электрического сопротивления, Ом

3,2 / 6,4

Предельная шумовая (паспортная) мощность, Вт

35

Предельная кратковременная мощность, Вт

75

Предельная долговременная мощность, Вт

50

Вид низкочастотного акустического оформления

Фазоинвертор

Размеры фазоинвертора

ø62мм х 200мм

Частота настройки фазоинвертора

33 Гц

Использованные головки: 35ГДН-1; 20ГДС-4; 10ГДВ-2

Габариты

580х280х300 мм

Масса

15,6 кг

через дробь указаны значения для 4 / 8 – омных моделей

Описание конструкции

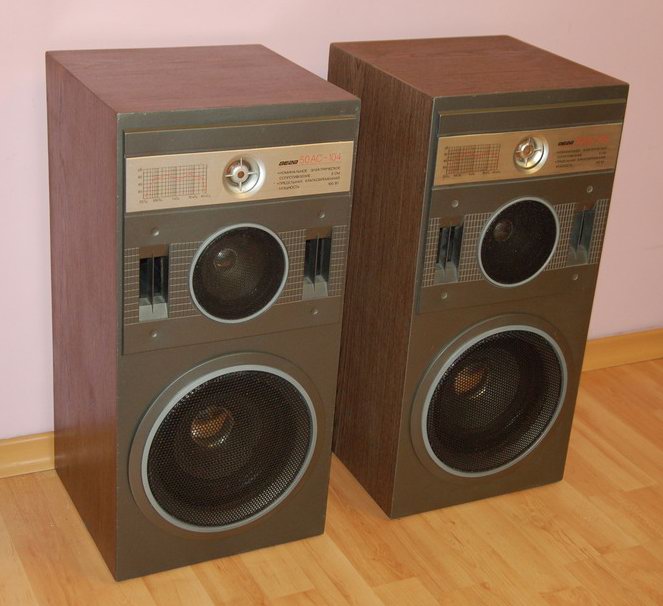

Корпус выполнен в виде прямоугольного неразборного ящика, фанерованного шпоном ценных пород дерева. Верхняя часть лицевой панели закрыта декоративной пластмассовой накладкой, служащей одновременно декоративным обрамлением для головок СЧ и ВЧ. В АС использованы головки: 35 ГДН-1-4, 20 ГДС-4, 10 ГДВ-2 (головки выпускаются ПО «Вега»).

Динамики расположены на лицевой панели АС симметрично относительно вертикальной оси. Все головки закрыты защитными сетками. Головка НЧ обрамлена круглым декоративным фланцем с алмазной проточкой. В верхней части декоративной пластмассовой накладки с левой и правой стороны головки ВЧ расположены шильдики с изображением АЧХ звукового давления АС, ее торговым названием и основными техническими характеристиками. Симметрично относительно места расположения головки СЧ справа слева на лицевой панели расположены два отверстия, являющиеся выходами фазоинвертора (диаметр 62 мм, длинна 200 мм), настроенного на частоту 33 Гц.

Внутренний объем АС 32 л. Головка СЧ отделена от основного объема специальным герметичным колпаком. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем.

Внутри корпуса на плате смонтированы электрические фильтры, обеспечивающие электрическое разделение НЧ, СЧ и ВЧ полос АС. Электрическое разделение полос обеспечивается фильтрами НЧ второго порядка на частоте 630 Гц, фильтрами ВЧ третьего порядка на частоте 6300 Гц.

Схемы 50АС-103 и 50АС-104 несколько отличаются от 25АС-109-1, 25АС-109-2 введенным 2-м сопротивлением R1 и номиналами некоторых элементов.

Паспорт 25АС-109-1, 25АС-109-2 Вега

Паспорт 50АС-103, 50АС-104 Вега
