S-30A Radiotehnika

S-30A Radiotehnika

Производитель - Рижский электромеханический завод "РЭМЗ"

Выпуск с 1984г.

Цена – 60 руб.


Акустическая система S-30A Радиотехника является упрощенной 4-Омной версией 8-омной S-30 Radiotehnika (10АС-315, 10АС-222), c целью удешевления производства, не имеющая фазоинвертор с упрощенным фильтром (без фильтра НЧ и фильтр ВЧ - 1-го порядка, без светодиодного индикатора перегрузки) выполненном навесным монтажом на терминале для подключения АС.

Выпускались для укомплектования электрофонов "Radiotehnika 301 stereo", "Arija EF-5303 stereo" и "Arija EF-5208 stereo", выпускаемых заводом "РЭМЗ".

Завод "RRR" для электрофонов, сделанных заводом "РЭМЗ", выпускал такие же колонки под названием 6АС-221 (S-20A)


электрофон "Radiotehnika 301 stereo"

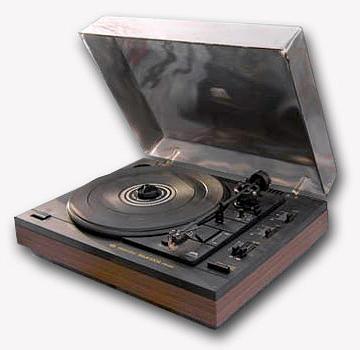

электрофон Ария ЭФ-5303 Стерео

электрофон Ария ЭФ-5208 Стерео

Отличались S-30A от 6АС-221 S-20A:

- расширенным диапазоном воспроизводимых частот 80....18000 Гц (вместо 80...12500 Гц), в следствии применения высокочастотных динамиков 3ГД-2 (6ГДВ-1-16) с шелковыми мембранами вместо пластиковых;

- логотипом и графиком АЧХ в левом нижнем углу на лицевой пластиковой панели "RRR Radiotehnika" вместо "REMR Radiotehnika", также отличаются и отображенные рядом графики АЧХ


S-20A


S-30A

Технические характеристики:


2-х полосная полочная АС закрытого типа

Диапазон частот: 80 – 18000 Гц

Чувствительность: 84 дБ

Сопротивление: 4 Ом

Рекомендуемая мощность усилителя: 20 — 35 Вт

Номинальная мощность: 6 Вт

Паспортная мощность: 30 Вт

Используемые динамики:

НЧ/СЧ: 25 ГДН-1-4 (10 ГД-34)
ВЧ: 6 ГДВ-1-16 (3 ГД-2)

Частота раздела фильтра: 5000 Гц

Вес: 6 кг

Размеры (ВхШхГ): 364х214х195 мм



График АЧХ



Описание:



Корпус выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты, фанерованной шпоном ценных пород дерева. Лицевая панель отделана пленкой или шпоном и закрыта пластмассовыми декоративными панелями черного цвета. На стыках стенок корпуса с внутренней его стороны установлены элементы, увеличивающие прочность и жесткость корпуса.

Динамики расположены на лицевой панели симметрично относительно вертикальной оси симметрии АС. В нижней части лицевой панели крепится шильдик с изображением на нем кривой АЧХ. На задней стенке расположены клеммы подключения, а в верхней её части – скоба для крепления к стене.






Схема фильтра S-30A аналогична схеме Акустической системы Радиотехника 10АС-9 (10АС-209, 10АС-409).

НЧ динамик подключен без фильтра, ВЧ - через фильтр первого порядка с частотой среза - 5000 Гц


Вид сзади: Терминалы для подключения располагались как вверху, так и внизу задней стенки. Также устанавливались терминалы меньших размеров с пружинными клеммами как у S-30B




Упаковочная коробка из гофрокартона
