6АС-503
|
Производитель: Запорожский электромашиностроительный завод «Искра»
Акустическая система "8АС-4" входила в комплект Кассетного магнитофона "Весна-211-стерео". Производство с 1978 года.
Акустическая система 6АС-503 аналогична 2-Омной 8АС-3 и 8-Омной 8АС-4 и сочетает в себе возможность переключения сопротивления с 2 Ом на 8 Ом путем переключения соединения двух динамиков 4ГД-35 с параллельного на последовательное
Технические характеристики: Эффективный рабочий диапазон частот, Гц ...63 – 12500 Уровень характеристической чувствительности, Дб/Вт*м ...92 Неравномерность АЧХ, Дб ...16 Среднее стандартное звуковое давление, Па ...0,25 Полный коэффициент гармонических искажений, % ...3 – 6 Номинальное электрическое сопротивление, Ом ...2 / 8 Предельная шумовая (паспортная) мощность, Вт ...8 Предельная долговременная мощность, Вт ...15 Предельная кратковременная мощность, Вт ...25 Размеры 464х268х165 Масса АС - 4,5 кг.
|
Кассетный магнитофон "Весна-211-стерео"
|
|
Описание конструкции:

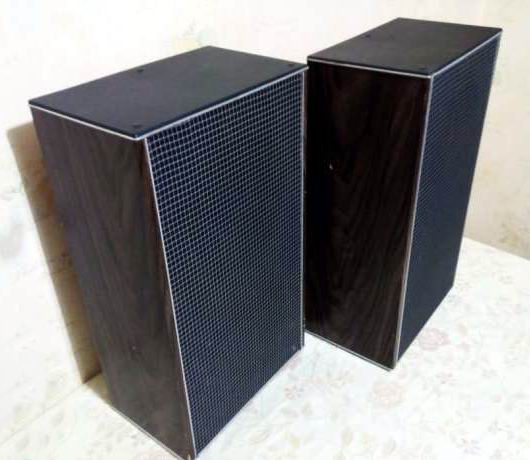

Изначально 6АС-503 имели конструкцию корпуса аналогичную 8АС-3 и 8АС-4 в виде прямоугольного ящика из фанеры с толщиной стенок 10 мм со съемной задней стенкой отделанную шпоном с передней панелью обтянутой тканью.
Позднее 6АС-503 выпускались с корпусами из пластмассы.
Задняя стенка сделана из перфорированного картона. В каждой из АС установлено по два широкополосных громкоговорителя 8ГДШ-1-4 (4ГД-35). Громкоговорители расположены друг над другом. В задней стенке имеется отверстие для кабеля. Сзади в правом нижнем углу имеется переключатель типа П2К, который служит для переключения АС по сопротивлению. В нажатом положении АС имеет сопротивление 8 Ом, а в отжатом 2 Ома. Но так же изменяется и номинальная мощность, которую можно подать на акустику, в первом случае это 6 Вт, а во втором 8 Вт соответственно.
|
|
|
|
