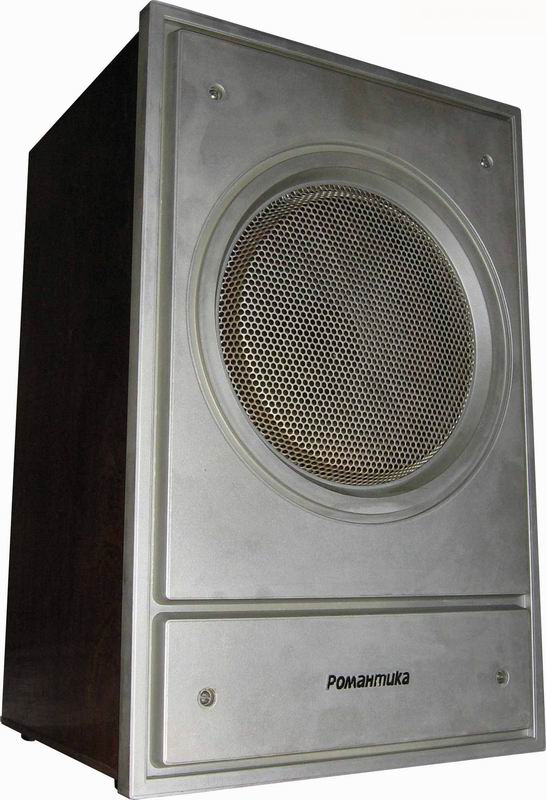

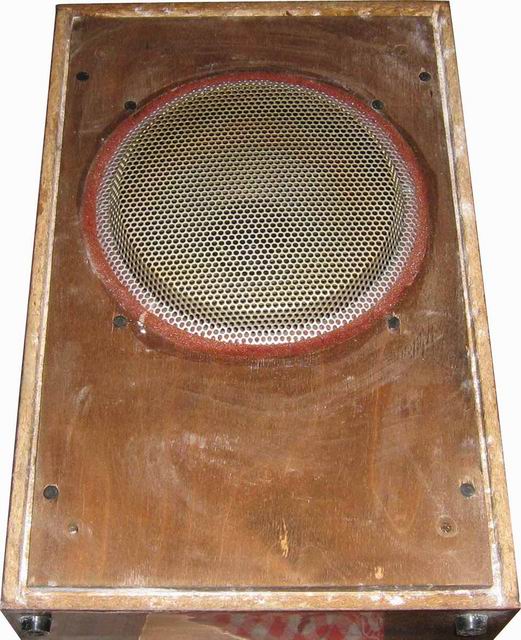

Мелкоячеистая стальная сетка прикрывает отверстие для динамика и прижимается к корпусу через поролоновую прокладку передней панелью. На передней стороне по краю корпуса, как кант, идет углубление (глубина 13 мм, ширина 5 мм), в нем полоска поролона. Назначение этого "желоба" неизвестно. Передняя стенка приклеена и для верности еще притянута четырьмя болтиками. Пластмассовая панель также притянута четырьмя болтиками. Все гайки и шайбы промазаны краской, чтоб предотвратить самопроизвольное откручивание от вибрации.

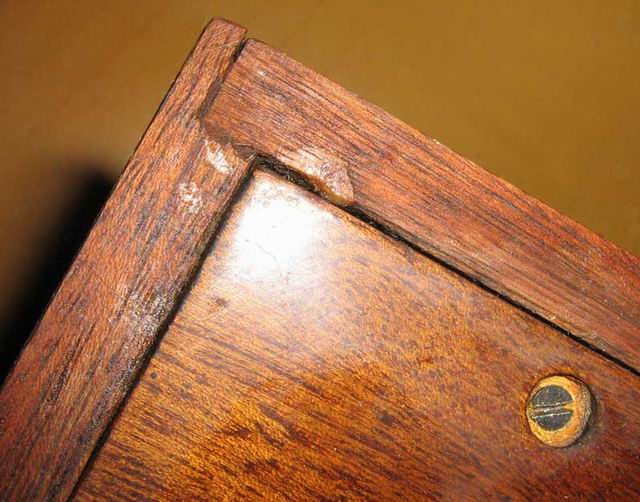

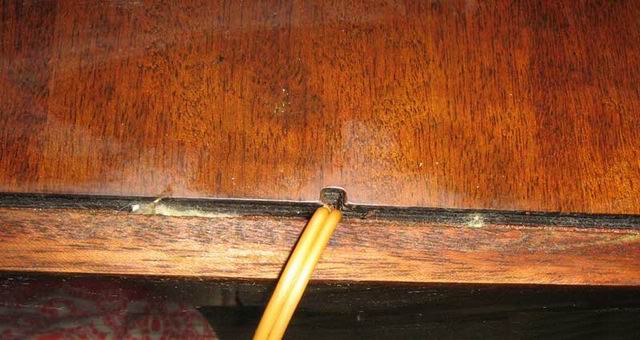

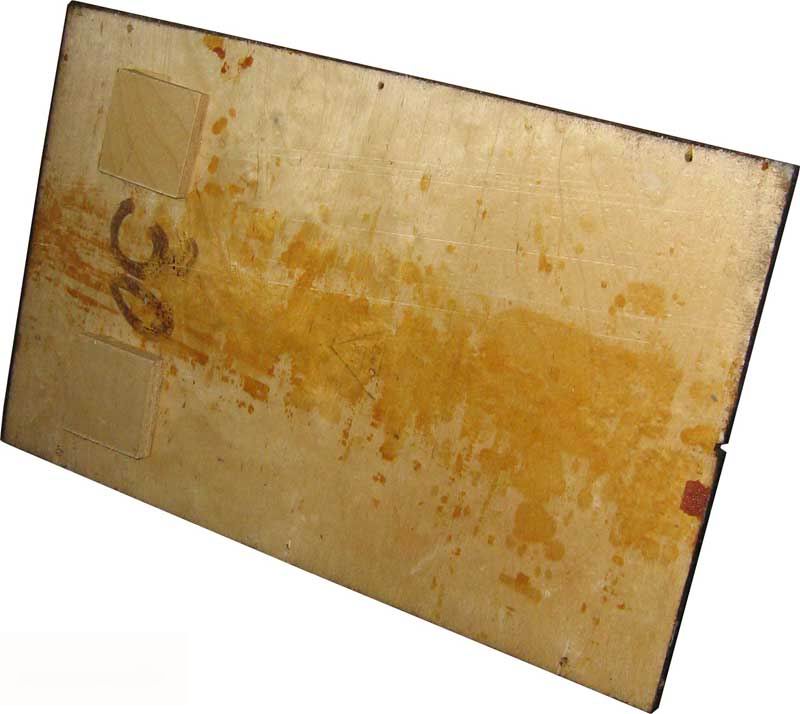

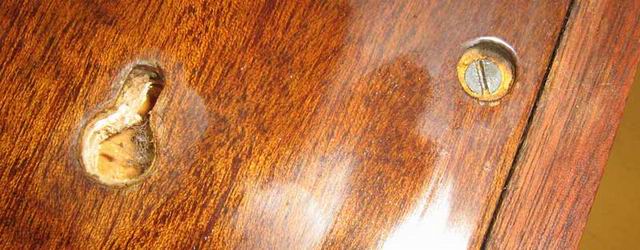

Задняя стенка колонки имеет два профрезированного насквозь отверстия, для навески на стены, с внутренней стороны эти отверстия заклеены квадратными обрезками фанеры. Соединительный провод идет непосредственно в колонку, без всяких разъемов: в нижней части задней стенки для него сделан маленький пропил. Задняя стенка колонки съемная, держится на 6 небольших шурупах, шляпки которых для герметичности промазаны каким-то герметизирующей замазкой.

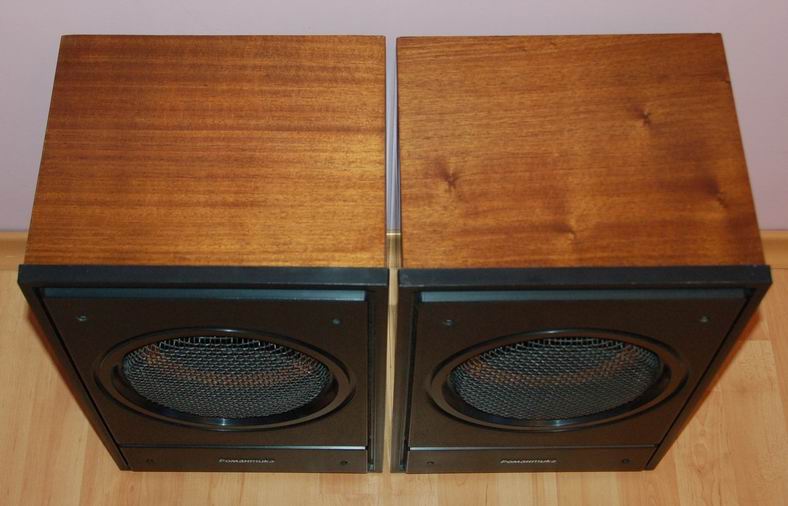

Корпус отделан шпоном ценных пород дерева и покрыт лаком.

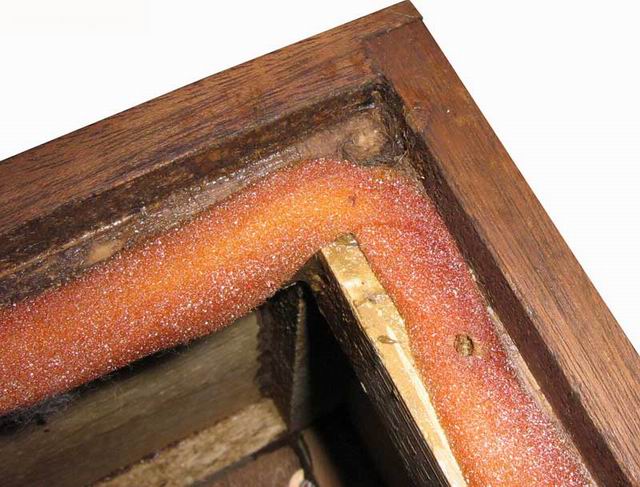

Задняя стенка вставляется в корпус, посадочное место оклеено полосами поролона - снова герметичность.

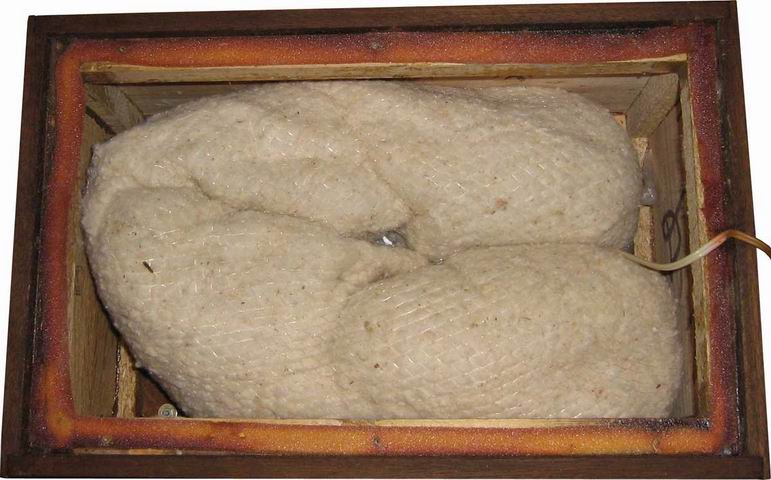

Внутри АС почти весь объем заполнен технической ватой, которая собрана сеткой в большой валик. Корпус склеенный. Никаких распорок и ребер жесткости нет, но по всем углам проклеены бруски. Вертикальные бруски деревянные, а понизу и верху квадратом расположены бруски из ДСП.
В акустической системе 10АС-207 Романтика использована широкополосная динамическая головка 10ГДШ-1-4. Она подключена через электролитический конденсатор К50-6-50В-1000мкФ - для защиты динамической головки от постоянной составляющей.
На конце провода, для подключения АС к источнику сигнала использован двухконтактный разъём ОНЦ-ВН-1-2/16-В, также именуемый "точка-тире" (DIN 41529).

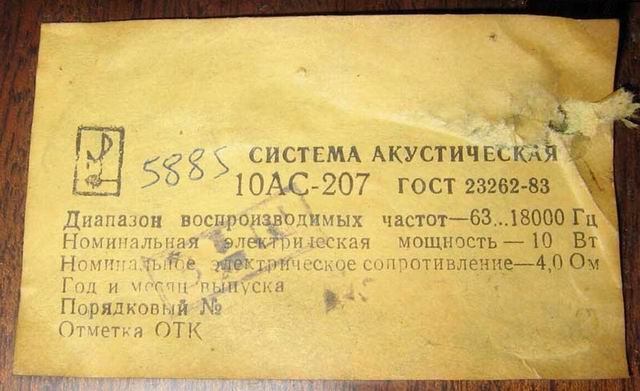

На задней крышке АС наклеена этикетка с названием и минимальной информацией на изделие. На этой же этикетке и логотип изготовителя.
Данные измерений корпуса 10АС-207 Романтика:
Высота - 420,5 мм (без ножек)
Ширина - 270 мм
Глубина - 230 мм (без передней панели)
Отверстие под динамическую головку - 180 мм
Бруски внутри:
вертикальные - 20х20 дерево
горизонтальные - разное сечение 15-20 мм ДСП
Толщина стенок корпуса:
Перед, бока, верх и низ - 12 мм фанера
Задняя стенка - 10 мм фанера
Два квадрата на задней панели 55х55х10 мм фанера
Ножки пластмассовые d16,5х80 мм
Пластмассовая панель, средняя толщина 2 мм
Декоративная решетка - 1 мм подкаленная сталь, штамповка
Вес каждой колонки около 7,5 кг

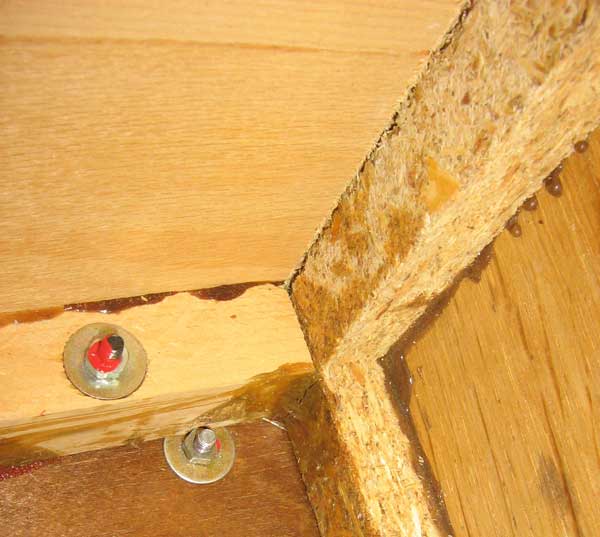

Такие бруски по углам АС и так они приклеены
Данные колонки, несмотря на воздействие времени все еще работоспособны. Небольшая доработка может не только вернуть прежнее звучание, но и кардинально его улучшить. Следовало бы проклеить все швы и винтовые соединения герметиком, заменить поролон на более эффективный материал. Оклеить изнутри корпус демпфирующим материалом. Заменить конденсатор (этот электролит, вероятнее всего, уже подсох). Заменить или усилить заднюю стенку, убрать с нее эти наклеенные "пятаки" фанеры, а отверстия под навес заделать эпоксидной смолой. Убрать этот, напрямую идущий провод и поставить обычный клеммник. Вата уже основательно слежалась - ее заменить, либо распушить.
Все это можно было бы без труда сделать, но... сами динамики имеют подвес из прессованного поролона и он от времени так же начал распадаться. Заменить подвес не проблема, если он есть в продаже.
Система акустическая 10АС-207 Романтика - чертеж
Для самостоятельно сборки АС по типу 10АС-207 Романтика, можно свободно менять некоторые параметры, особенно в части используемых материалов: для стенок корпуса лучше использовать 16 мм ДСП, оклеить корпус изнутри, кроме передней панели демпфирующим материалом - синтепон, войлок. Использовать деревянные бруски, все склеивать и стягивать шурупами. Использовать нормальный клеммник.

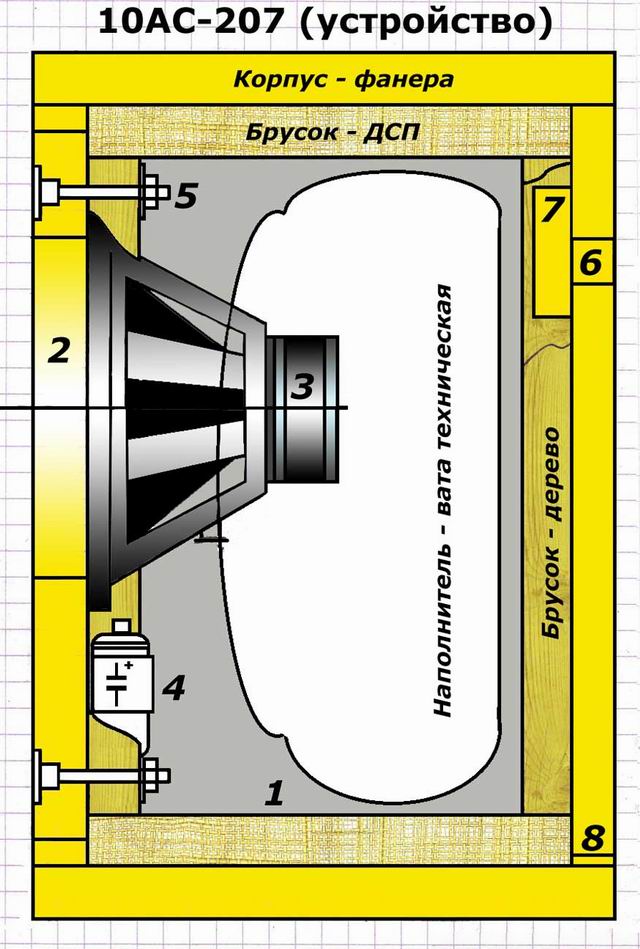

Поперечный разрез 10АС-207 Романтика
1 - внутреннее пространство АС, 2 - отверстие под динамическую головку, 3 - динамическая головка 10ГДШ-1-4, 4 - электролитический конденсатор К50-6-50В-1000мкФ, 5 - болты с гайками, притягивающие переднюю стенку АС, 6 - отверстие под навес на стену, 7 - фанерный обрезок, заглушающий отверстие, 8 - отверстие под соединительный кабель.
10АС-207 Романтика - вид спереди
1 - отверстия для болтов, притягивающих переднюю пластмассовую панель к корпусу АС, 2 - шляпки утопленных болтов, которые притягивают переднюю стенку, 3 - шляпки утопленных болтов, которыми крепится динамическая головка.

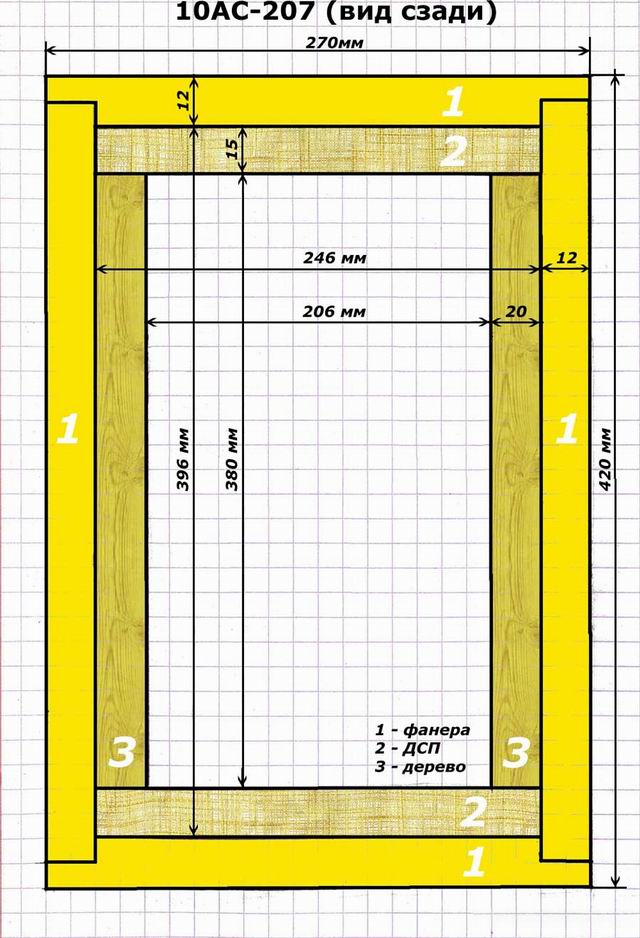

10АС-207 Романтика - вид сзади
1 - фанерный корпус: верх, низ, боковые стенки, 2 - горизонтальные бруски из ДСП квадратного сечения, 3 - вертикальные деревянные бруски, 4 шт.
|
|
|
