50АС-061 Электроника

50АС-061 Электроника

Изготовитель: НПО «Торий» г. Москва.

Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 6 – 75 Вт.

Отличительной особенностью АС является использование стабильных диффузоров из металлов во всех трех головках громкоговорителей и высокая чувствительность (КПД).


Является моделью из линейки акустики 100АС-060 Электроника, а точнее уменьшенной копией Электроника 75АС-065.

Основные отличие данной модели от Электроника 75АС-065:
- уменьшенный размер корпуса;
- применены более длинные трубы фазоинверторов – 120мм, как в Электронике 100АС-063;
- изначально схема фильтров была скопирована с Электроника 75АС-065, затем в модернизированной версии 50АС-061М появились собственные оригинальные фильтры.

Технические характеристики

3-х полосная напольная АС с фазоинвертором
Диапазон частот: 25 (-18 дБ) – 31500 Гц
Чувствительность: 90 дБ (0,63 Па/√Вт)
Неравномерность АЧХ в диапазоне частот 63 – 20000 Гц: ±3 дБ

Характеристика направленности АС, измеренная по отклонению АЧХ звукового давления под углами к акустической оси:
в вертикальной плоскости ±7°: ±3 дБ
в горизонтальной плоскости ±25°: ±3 дБ

Гармонические искажения при звуковом давлении 96 дБ в диапазоне частот:
63 – 1000 Гц: 2 %
1000 – 2000 Гц: 1,5 %
2000 – 6300 Гц: 1 %

Сопротивление: 8 Ом
Минимальное значение импеданса: 6,4 Ом
Паспортная  мощность: 75 Вт
Кратковременная мощность: 125 Вт
Долговременная мощность: 100 Вт

Предельная синусоидальная мощность в диапазоне частот:
25 – 500 Гц: 36 Вт
500 – 5000 Гц: 18 Вт
свыше 5000: 6 Вт

Масса: 30 кг
Габариты (ВхШхГ): 76х39х35 см


Особенности конструкции

Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты толщиной 16 мм (с целью увеличения жесткости стенок корпуса возможно изготовление из плиты толщиной 18 мм; при этом масса АС может достигать 34 кг), отделан шпоном ценных пород дерева. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса и снижающие амплитуды колебаний стенок, в частности, распорка из перфорированной древесно-стружечной плиты. Лицевая панель АС отделана шпоном, толщина лицевой панели 17 мм.

Использован набор головок с металлическими диффузорами, обеспечивающими стабильность характеристик АС во времени и при воздействии различных факторов внешней среды. Набор головок, аналогичный применяемым в акустической системе 100АС-063. Головки установлены на лицевой панели корпуса симметрично относительно вертикальной оси АС. Кроме головок с декоративными фланцами и диффузородержателем на лицевой панели АС имеются два симметрично расположенных отверстия диаметром 60 мм, являющиеся выходами трубок фазоинвертора длиной 140 мм, ручки регуляторов уровня высоких и средних частот с шильдиком, на котором нанесены деления регуляторов уровня и наименование системы. Пределы регулирования уровня средних частот —20 … 0 дБ, высоких частот —20 … +3 дБ. На лицевой панели установлены также специальные пластмассовые втулки для крепления съемной декоративной рамки с тканью.

Геометрические размеры труб фазоинвертора обеспечивают его настройку на частоту 45 Гц. Внутренний объем АС 65 л.

Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, последний заполнен звукопоглотителем.

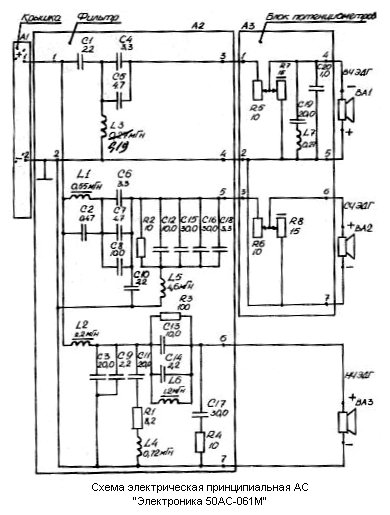

Внутри корпуса на единой плате смонтированы электрические фильтры, обеспечивающие электрическое разделение низко-, средне- и высокочастотных полос АС. Частоты раздела: между НЧ/СЧ — 700 Гц, между СЧ/ВЧ – 5000 Гц.




В конструкции фильтров применены резисторы типа ПЭВ-10, конденсаторы типа МБГО, катушки индуктивности на «воздушных» или ферритовых сердечниках. На задней стенке корпуса АС укреплена крышка с установленными на ней специальными клеммами, позволяющими подключать подводящие провода. На клеммах маркирована полярность подключения.

Съемная декоративная рамка, входящая в комплект АС, обтянута специальной тканью, обладающей акустической прозрачностью.



низкочастотный динамик




среднечастотный динамик   высокочастотный динамик

Паспорт 50АС-061 Электроника
